中国Goujons d'alignement à ressort
Les douilles d'alignement et les bagues flexibles de SPIROL sont conçues pour maintenir l'alignement et sont utilisées pour localiser les composants les uns par rapport aux autres. Ces bague d'alignement creuses, formées par laminage, ont des chanfreins d'entrée qui facilitent l'insertion dans les trous des deux composants correspondants. La flexibilité de la bague permet d'absorber de larges tolérances de trou et le joint décalé empêche l'emboîtement.
Les goujons sont conçus avec un jeu de diamètre intérieur qui permet le passage d'un boulon de fixation, éliminant ainsi la nécessité de percer un trou supplémentaire. Elles sont également traitées thermiquement pour isoler le boulon des charges de cisaillement.
Les bagues flexibles sont conçues autour des trous des composants correspondants et ne sont pas utilisées en conjonction avec des boulons.
Les douilles et les bagues flexibles de SPIROL simplifient l'assemblage, réduisent le poids et diminuent considérablement les coûts.
Si vous avez besoin d'un équipement d'installation, SPIROL propose également une gamme standard complète d'équipements d'installation, allant des modules manuels aux modules entièrement automatiques, avec ou sans fixation externe, pour répondre à vos besoins d'assemblage.
Assistance d'ingénierie d'application : Si vous souhaitez obtenir de l'aide pour sélectionner la bague d'alignement appropriée pour votre assemblage, veuillez demander une assistance technique ! Nous sommes là pour vous aider !

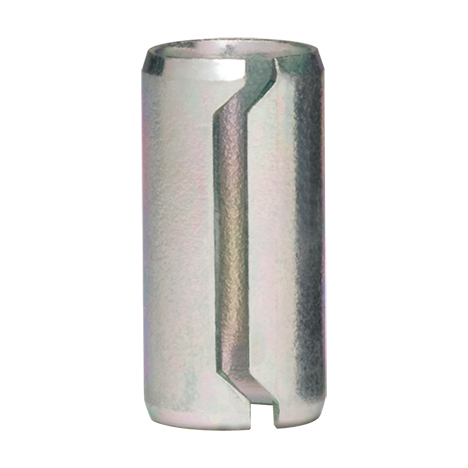

Douille de goujon
Les douilles de goujon SPIROL de la série DB100 sont utilisées pour aligner ou localiser des composants en association avec des boulons qui traversent le diamètre intérieur de la douille de goujon après son installation. Le diamètre flexible absorbe les tolérances des trous et élimine le besoin de deux trous séparés (un pour la bague de positionnement/alignement et un pour le boulon). Les douilles de goujon durcies absorbent également les charges de cisaillement, isolant les boulons de ces forces. Les douilles de goujon DB100 s'adaptent aux boulons métriques de M6 à M16 et de 0,250" à 0,500".

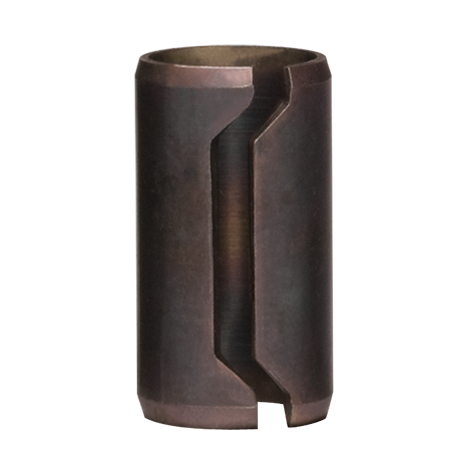

Bague à ressort
Les bague à ressort SPIROL de la série SD200 sont utilisées pour localiser avec précision les composants les uns par rapport aux autres. Elles sont formées autour d'un mandrin pour en assurer la circularité. Il est recommandé d'utiliser la moitié de la tolérance du trou pour l'emplacement fixe de la bague à ressort et l'autre moitié pour le trou de la pièce correspondante. Les bagues à ressort sont conçues pour les trous métriques dont le diamètre va de M6 à M16 et sont disponibles sur commande pour les trous en pouces allant de 0,250" à 0,625".
Autres types de goujons / bagues d'alignement
Solutions personnalisables
Si vous ne trouvez pas la bague d'alignement dans le diamètre, la longueur, le matériau, la finition ou la quantité dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr de la bague d'alignement qui convient le mieux à votre assemblage plastique, demandez une assistance technique et nous vous aiderons à déterminer la solution la plus rentable pour votre application.
Technique d'installation des bague et des bagues
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
