中国Goupilles élastiques spiralées pour usage léger
SPIROL a inventé la goupille élastique spiralée en 1948. Véritable fixation technique, la goupille spiralée est disponible en trois versions, légère, standard et lourde, afin de permettre au concepteur de choisir la combinaison optimale de résistance, de flexibilité et de diamètre pour s'adapter aux différents matériaux d'accueil et aux exigences des applications. Leur conception amortissant les chocs atténue les forces et les vibrations pour éviter d'endommager les trous et prolonger la durée de vie des assemblages.
Les goupilles élastiques spiralées pour travaux légers sont généralement recommandées pour les matériaux mous, fragiles ou fins tels que les plastiques, l'aluminium, les pièces moulées sous pression, les céramiques, et lorsque les trous sont situés près d'un bord de l'assemblage. Dans les situations qui ne sont pas soumises à des charges importantes, comme lorsqu'elles sont utilisées uniquement pour l'alignement ou comme axe, les goupilles spiralées légères sont souvent utilisées en raison de la facilité d'installation résultant d'une force d'insertion plus faible.
Assistance d'ingénierie d'application : Si vous souhaitez obtenir de l'aide pour choisir le diamètre et le type de goupille élastique spiralée appropriés pour votre assemblage, veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Achetez nos goupilles spiralées pour travaux légers : Pour de petites quantités, cliquez sur le bouton Acheter maintenant ci-dessous. Pour des quantités plus importantes ou des demandes personnalisées, veuillez demander un devis et l'un des membres de notre équipe vous répondra rapidement !
Tailles métriques - Service standard
Les goupilles élastiques spiralées métriques légères de SPIROL sont conformes aux normes ISO 8751 et ASME B18.8.3M et leur diamètre varie de 1,5 mm jusqu'à 8 mm. Les goupilles spiralées pour travaux légers sont proposées en acier à haute teneur en carbone, en acier inoxydable (austénitique) au nickel 302/304 et en acier inoxydable (martensitique) au chrome 420.
Tailles en pouces - Service standard
SPIROL propose des goupilles élastiques spiralées en pouces (impériaux) pour travaux légers dans des diamètres allant de 0,062" (1/16) jusqu'à 0,312" (5/16). Les matériaux standard comprennent l'acier à haute teneur en carbone, l'acier inoxydable austénitique (nickel) 302/304 et l'acier inoxydable martensitique (chrome) 420. Les goupilles spiralées en pouces pour travaux légers sont conformes à la norme ASME B18.8.2.
Solutions personnalisables
Si vous ne parvenez pas à trouver la goupille élastique spiralée standard dans le diamètre, la longueur, le matériau ou la finition dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr de la goupille élastique spiralée la plus appropriée pour votre assemblage, demandez une assistance technique auprès de notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Technologie d'installation des goupilles
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
Exemples d'applications réussies

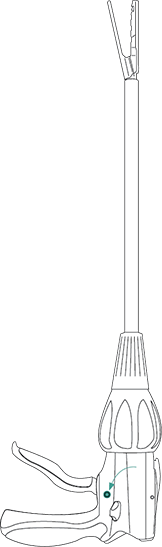

Goupille de déclenchement dans l'agrafeuse chirurgicale
DÉFI CLIENT:
Un grand fabricant de matériel médical a demandé à SPIROL de l'aider à concevoir une goupille de déclenchement auto-rétentive qui élimine les fissures de l'étrier en plastique de l'agrafeuse chirurgicale.
SOLUTION DE SPIROL :
- Les ingénieurs de SPIROL ont recommandé une goupille élastique spiralée pour service léger, conçue spécifiquement pour les assemblages en plastique afin de garantir un équilibre parfait entre résistance et flexibilité.
- Les goupilles spiralées sont faciles à installer et exercent une faible contrainte sur la perforation après l'installation, tout en assurant une rétention exceptionnelle.
- En plus de recommander la goupille la plus appropriée, les ingénieurs de SPIROL ont également recommandé la taille des perforations pour chacun des emplacements de retenue afin de s'assurer que l'ensemble fonctionne correctement pendant toute sa durée de vie.
- La goupille élastique spiralée de SPIROL a éliminé les fissures de l'étrier en plastique, amélioré la fonction de la gâchette et la qualité générale de l'agrafeuse chirurgicale.

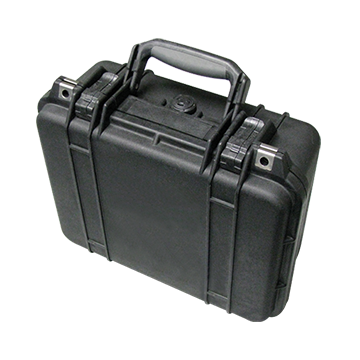

Goupille de charnière dans un étui de protection en plastique
DÉFI CLIENT:
Un fabricant d'étuis de protection en plastique avait besoin d'une autre goupille pour remplacer deux goupilles pleines barbelées à extrémité unique qui ne permettaient pas d'obtenir une charnière fiable par friction et avaient tendance à sortir du trou. Ces goupilles asymétriques ne pouvaient pas non plus être facilement orientées pour une alimentation automatique.
SOLUTION DE SPIROL :
- Les ingénieurs de SPIROL ont recommandé des goupilles élastiques spiralées série légère, conçues spécifiquement pour être utilisées dans les assemblages en plastique.
- La flexibilité accrue des goupilles spiralées pour usage léger facilite l'installation et exerce une force radiale constante contre la paroi du trou pour une rétention supérieure.
- Les caractéristiques du ressort des goupilles spiralées pour usage léger permettent d'obtenir des performances exceptionnelles et de maintenir l'ajustement et la fonction souhaités de la charnière pendant toute la durée de vie de l'étui de protection en plastique.
- Les goupilles spiralées sont symétriques, ont des extrémités carrées bien coupées et ne s'emboîtent pas, ce qui les rend propices à l'alimentation et à l'assemblage automatiques.

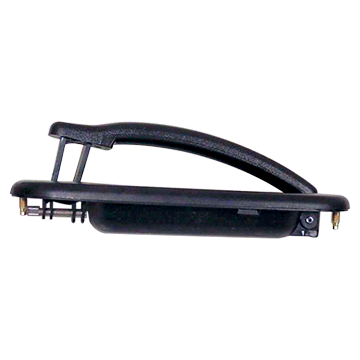

Goupille de charnière dans une poignée de porte automobile
DÉFI CLIENT:
Un fabricant de verrous automobiles utilisait un rivet tubulaire empilé comme axe d'articulation pour la poignée et le cliquet d'une poignée de porte automobile. Il a demandé à SPIROL de l'aider à éliminer le BSR (bourdonnement, grincement et cliquetis) qu'il ressentait avec le rivet tubulaire, ces bruits étant inacceptables dans l'industrie automobile. En serrant le rivet, le plastique se fissurait et en le desserrant, le bourdonnement et le cliquetis augmentaient.
SOLUTION DE SPIROL :
- La goupille élastique spiralée pour usage léger de SPIROL est idéale pour les assemblages en plastique car lorsqu'elle est insérée, la goupille spiralée fléchit et s'adapte au trou en plastique. Cela protège l'intégrité du plastique pendant l'insertion, contrairement aux autres fixations à enfoncer qui ne sont pas flexibles.
- Puisque la goupille spiralée est auto-rétentive, les opérations secondaires de rétention telles que le piquetage ne sont pas nécessaires. La suppression de l'opération de piquetage permet de gagner du temps et de l'argent, et élimine le problème de la fissuration du plastique résultant de cette opération.
- L'action élastique des bobines empêche l'endommagement des composants en absorbant toutes les forces exercées sur l'assemblage.
- La faible force d'insertion, les extrémités carrées et l'absence de fentes font que les goupilles spiralées pour usage léger sont faciles à alimenter et à installer automatiquement.
