Goupilles pleines barbelées
Les goupilles à forte retention de SPIROL ont été créées spécifiquement pour une utilisation dans les plastiques souples où une résistance optimale à la force axiale est souhaitée. Les barbes surélevées sont inclinées vers l'arrière, dans le sens inverse de l'insertion. Après l'installation, le plastique se remplit dans la zone autour des barbes, ce qui permet une rétention maximale. Les goupilles à forte rétention sont idéales pour les applications nécessitant une résistance élevée à l'arrachement (traction) et pour empêcher le désassemblage (c'est-à-dire l'inviolabilité). Les barbes ne sont pas appropriées pour les plastiques fragiles ou ceux contenant des pourcentages élevés de charges. Les barbes étant une caractéristique radiale, elles ne résistent pas à la rotation de deux composants l'un par rapport à l'autre. Pour cette exigence, il convient d'utiliser un moletage droit ou hélicoïdal.
. Toutes les goupilles à forte rétention sont pourvues d'un généreux pilote pour faciliter l'alignement avec le trou et faciliter l'installation.
Si vous avez besoin d'un équipement d'installation, SPIROL propose également une gamme standard complète d'équipements d'installation de goupilles, allant des modules manuels aux modules entièrement automatiques, avec ou sans fixation externe, pour répondre à vos besoins d'assemblage de goupilles solides.
Assistance technique pour les applications : Si vous souhaitez obtenir de l'aide pour sélectionner la goupille solide appropriée - y compris pour déterminer la taille de trou recommandée, la tolérance et la méthode d'installation - veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Types de produits pour les goupilles à forte rétention
Goupille Press-N-Lok™
La goupille Press-N-Lok™ BP100 de SPIROL possède des barbes opposées à chaque extrémité de la goupille et est conçue pour retenir de façon permanente deux composants en plastique l'un à l'autre, comme les deux moitiés d'un boîtier en plastique.
La Broche Press-N-Lok™ s'installe en deux étapes :
Étape 1 : Pressez la broche jusqu'à la moitié du boîtier en plastique.
Étape 2 : Alignez l'autre moitié du boîtier avec l'extrémité exposée de la broche et appuyez pour la mettre en place.
Au cours de l'installation, le plastique va se remblayer dans la zone autour des barbes, ce qui entraîne une résistance maximale à la force axiale. Les goupilles Press-N-Lok™ de SPIROL sont fabriquées en aluminium léger et sans plomb de manière standard, et disponibles sur commande en acier inoxydable austénitique. Les goupilles Press-N-Lok™ BP100 sont disponibles dans des diamètres allant de 2 mm à 4 mm.

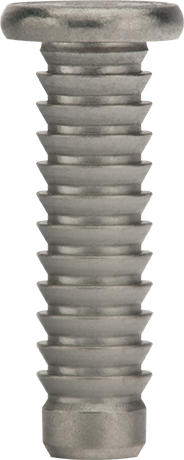

Goupille à forte rétention à tête
La goupille à forte rétention à tête FH400 de SPIROL possède une série de barbes qui s'étendent sur toute la longueur de la goupille. Les goupilles à forte rétention à tête sont un excellent substitut aux vis autotaraudeuses dans les assemblages en plastique, car les goupilles barbelées s'installent dans des trous moulés (ou percés) standard, elles s'installent beaucoup plus rapidement que les vis et elles éliminent les problèmes associés au filetage croisé ou à l'inclinaison pendant l'installation. Contrairement aux vis qui résistent à l'arrachement (ou au desserrage) en étant serrées à un couple prédéfini, les goupilles barbelées sont retenues par le plastique qui recouvre les barbes de conception agressive. La tête fournit un arrêt positif et est également utilisée pour retenir un composant fin sur un composant plus épais dans un assemblage. Les goupilles barbelées à tête FH400 de SPIROL sont disponibles dans des diamètres métriques allant de Ø2 mm à Ø6 mm et des diamètres en pouces allant de Ø0,078" (5/64) à Ø0,250" (1/4) en acier à faible teneur en carbone et en acier inoxydable austénitique.
Autres types de goupilles solides
Solutions personnalisables
Si vous ne trouvez pas la goupille pleine barbelée dans le diamètre, la longueur, le matériau ou la finition dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr du type de goupille le plus approprié pour votre assemblage, demandez une assistance technique auprès de notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Technologie d'installation des goupilles
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
Exemples d'applications réussies
Goupille de retenue dans la poignée de recharge en plastique pour véhicules électriques
DÉFI CLIENT:
Un fabricant de poignées de recharge pour véhicules électriques connaissait un taux de rebut élevé lors de l'assemblage en raison des vis qui arrachaient le support en plastique. Il souhaitait remplacer les vis par des fixations permanentes et inviolables, tout en favorisant une production allégée.
SOLUTION DE SPIROL :
- SPIROL Engineering a recommandé de remplacer les vis par des goupilles Press-N-Lok™ spécialement conçues comme goupilles de rétention pour les boîtiers en plastique.
- Les goupilles Press-N-Lok™ ont des barbes qui assurent une rétention élevée dans les plastiques. Lorsque les goupilles sont enfoncées dans le plastique, les barbes déplacent le matériau hôte du plastique. Après l'installation, le plastique se remplit derrière les barbes pour verrouiller les goupilles en place.
- Le temps d'assemblage des goupilles Press-N-Lok™ était beaucoup plus rapide et les coûts d'équipement d'assemblage étaient inférieurs par rapport aux vis utilisées précédemment.
- Les goupilles Press-N-Lok™ de SPIROL ont simplifié le processus d'assemblage et éliminé les événements de rebut associés à l'installation des vis.
Goupille de charnière dans le mécanisme de verrouillage de la poignée de porte intérieure d'une automobile
DÉFI CLIENT:
Un fabricant de poignées de porte automobile a contacté SPIROL pour lui demander un axe de charnière qui éliminerait le BSR (bourdonnement, grincement et cliquetis) causé par un rivet semi-tubulaire qu'il utilisait dans son assemblage.
SOLUTION DE SPIROL :
- La goupille de verrouillage LP500 pour plastiques de SPIROL a été spécialement conçue pour le marché des poignées et des loquets automobiles.
- La section barbelée sous la tête de la goupille de verrouillage LP500 pour les plastiques verrouille la goupille dans l'hôte en plastique, ce qui permet à la poignée de pivoter correctement tandis que la goupille reste immobile. Cela élimine aussi complètement le problème du BSR.
- Puisque la goupille est solidement pressée en place lors de l'insertion, toutes les opérations secondaires telles que le rivetage et le martelage sont éliminées.
- Le remplacement du rivet semi-tubulaire actuel par la goupille de verrouillage pour plastique LP500 de SPIROL a simplifié le processus d'assemblage, amélioré l'efficacité de la production, éliminé les lubrifiants et amélioré la qualité globale du produit de la poignée de porte.
