中国Goupilles droites et chevilles pleines
Proposées avec ou sans tête, les goupilles lisses se distinguent par leur uniformité. Les extrémités chanfreinées sont plus régulières que les bords arrondis, ce qui rend l'installation avec des équipements d'assemblage automatique plus fiable. Les goupilles lisses sont retenues par la compression du logement d’accueil, et non de la goupille qui est inflexible. Elles conviennent aux plastiques pour les applications d'emmanchement limitées aux cas où le matériau hôte peut supporter une compression de l'ordre de 0,05 mm à 0,08 mm (0,002" à 0,003"). Les goupilles lisses sont souvent utilisées pour remplacer les bagues de centrage dans les applications qui ne nécessitent pas les tolérances serrées d'une bague de centrage.
Ce livre blanc offre plus d'informations sur les avantages des goupilles à tête froide par rapport aux goupilles pleines usinées.
Si vous avez besoin d'un équipement d'installation, SPIROL propose également une gamme standard complète d'équipements d'installation de goupilles, allant des modules manuels aux modules entièrement automatiques, avec ou sans fixation externe, pour répondre à vos besoins d'assemblage de goupilles solides.
Assistance technique pour les applications : Si vous souhaitez obtenir de l'aide pour sélectionner la goupille solide appropriée - y compris la taille de trou recommandée, la tolérance et la méthode d'installation - veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Offre de produits pour les goupilles droites
SPIROL propose deux types différents de goupilles lisses : les goupilles lisses de la série DP100 et les goupilles à tête de la série FH100.

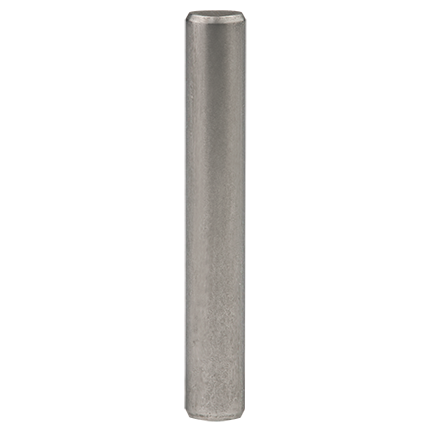

Goupille lisse
Les goupilles lisses DP100 de SPIROL ont des diamètres extérieurs lisses sans caractéristiques de rétention telles que des molettes ou des barbes. Lorsqu'elle est utilisée comme goupille à sertir, la goupille lisse DP100 est enfoncée dans un trou de taille légèrement inférieure au diamètre de la goupille. L'interférence entre la goupille et le trou doit être limitée afin de maintenir les forces d'insertion dans des limites pratiques et d'éviter d'endommager la goupille ou le trou pendant l'installation. Les goupilles lisses DP100 conviennent à l'ajustement serré dans des matériaux hôtes pouvant supporter une compression de l'ordre de 0,05 mm à 0,08 mm (0,002" à 0,003"). La taille réelle du trou recommandé pour un ajustement serré dépend du matériau hôte. C'est pour cette raison que SPIROL Engineering doit être consulté pour connaître la taille de trou recommandée lorsque les goupilles lisses DP100 sont destinées à être montées par pression dans un assemblage. Les goupilles lisses sont une excellente option pour les applications qui ne nécessitent pas les tolérances serrées des goupilles pleines usinées ou des goujons pleins rectifiés. La goupille lisse de la série SPIROL DP100 est composée de diamètres métriques allant de Ø2mm à Ø6mm et de diamètres en pouces allant de Ø0,078" (5/64) à Ø0,250" (1/4).
Goupille lisse à tête
La goupille lisse à tête FH100 de SPIROL présente le même style de corps que la goupille lisse DP100, avec l'ajout d'une tête. Une goupille à tête est généralement utilisée pour fournir un arrêt positif ou pour retenir un composant fin sur un composant plus épais dans un assemblage. Les goupilles lisses à tête FH100 ont une tête plate, mais elles peuvent être commandées avec une tête ronde (RH100) pour répondre aux exigences d'applications spécifiques. Tout comme les goupilles lisses de la série DP100 de SPIROL, les goupilles lisses à tête FH100 de SPIROL sont disponibles dans des diamètres métriques allant de Ø2 mm à Ø6 mm et des diamètres en pouces allant de Ø0,078" (5/64) à Ø0,250" (1/4).
Autres types de goupilles solides
Solutions personnalisables
Si vous ne parvenez pas à trouver la goupille pleine dans le diamètre, la longueur, le matériau ou la finition dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr du type de goupille le plus approprié pour votre assemblage, demandez une assistance technique auprès de notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Technologie d'installation des goupilles
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
