中国Goupilles pleines moletées
Les goupilles moletées de SPIROL sont fabriquées avec deux types de moletages différents : les moletages droits et les moletages hélicoïdaux. Contrairement aux goupilles droites, où la rétention est assurée par l'interférence uniforme entre la goupille et le trou, les goupilles moletées sont conçues pour couper dans l'hôte. Le déplacement du matériau hôte dans les formes des moletages produit une plus grande surface de contact par friction entre la goupille moletée et le trou, ce qui entraîne une meilleure rétention. Les goupilles pleines avec des caractéristiques de rétention telles que les molettes et les barbes permettent des tolérances de trou plus larges que les goupilles pleines sans caractéristiques de rétention (c'est-à-dire les goupilles droites).
Les goupilles moletées droites ont des forces d'insertion plus faibles que les goupilles moletées hélicoïdales et offrent une résistance à la rotation dans l'assemblage. Cependant, les goupilles moletées droites offrent une rétention limitée lorsqu'elles sont chargées axialement. Par conséquent, les moletages droits sont souvent recommandées lorsque l'axe moleté est utilisé pour transmettre un couple, par exemple lorsqu'il est utilisé comme axe pour faire tourner une roue.
Avec les goupilles moletées hélicoïdales, un moletage hélicoïdal de 30° fait tourner la goupille lorsqu'elle pénètre dans le trou, ce qui crée plus de surface de contact avec l'hôte que les moletages droites. Il en résulte des forces de frottement plus élevées, un engagement plus important et une meilleure résistance au retour.
Si vous avez besoin d'un équipement d'installation, SPIROL propose également une gamme standard complète d'équipements d'installation de goupilles, allant des modules manuels aux modules entièrement automatiques, avec ou sans fixation externe, pour répondre à vos besoins d'assemblage de goupilles solides.
Assistance technique pour les applications : Si vous souhaitez obtenir de l'aide pour sélectionner la goupille solide appropriée - y compris pour déterminer la taille de trou recommandée, la tolérance et la méthode d'installation - veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Types de produits pour les goupilles moletées

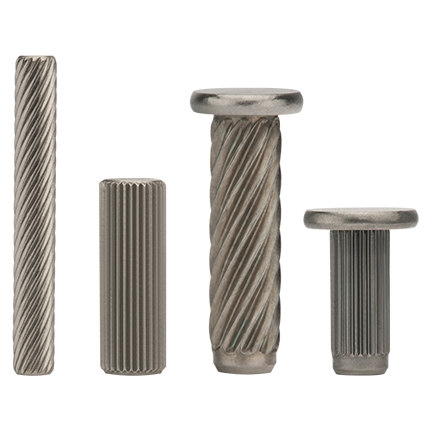

Les goupilles moletées standard SPIROL comprennent : les goupilles moletées droites de la série KP200, les goupilles moletées hélicoïdales de la série KP300 et les goupilles moletées droites à tête de la série HP200, les goupilles moletées hélicoïdales à tête de la série HP300.

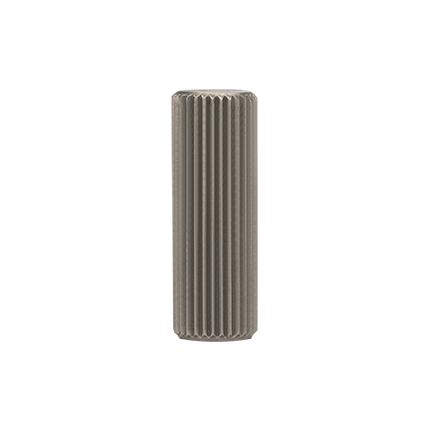

Goupille moletée droite
Les goupilles moletées droites KP200 de SPIROL possèdent des moletages droites sur toute la longueur de la goupille. Les goupilles moletées droites sont généralement utilisées dans les applications où la goupille est soumise à des forces de rotation pour transmettre un couple et pour résister au mouvement de rotation d'un composant correspondant. Les goupilles moletées droites KP200 sont disponibles dans des diamètres métriques allant de 2,5 mm à 6 mm et dans des diamètres en pouces allant de 3/32 à 1/4 en acier à faible teneur en carbone et en acier inoxydable austénitique.

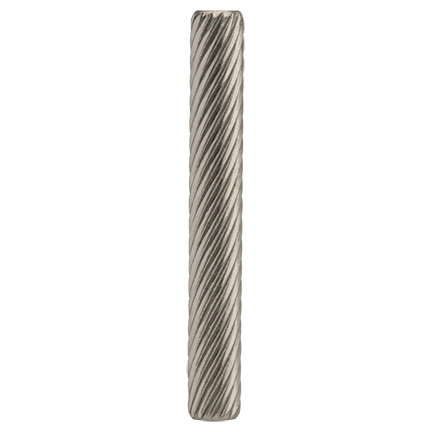

Goupille moletée hélicoïdale
Les goupilles moletées hélicoïdales KP300 de SPIROL possèdent des moletages hélicoïdaux sur toute la longueur de la goupille. Les molettes hélicoïdales à 30° font tourner la goupille pendant son installation dans le trou. Les goupilles moletées hélicoïdales offrent une insertion et une rétention supérieures à celles des goupilles moletées droites. Cependant, les goupilles moletées hélicoïdales KP300 ne sont pas recommandées lorsque la goupille est soumise à des forces de rotation, car la molette hélicoïdale fait que la goupille se dévisse du trou ou s'enfonce davantage dans le trou. Les goupilles moletées hélicoïdales KP300 sont disponibles dans des diamètres métriques allant de 2 à 6 mm et dans des diamètres en pouces allant de 5/64 à 1/4 en acier à faible teneur en carbone et en acier inoxydable austénitique.

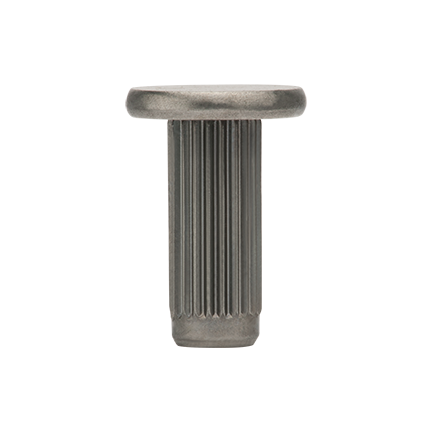

Goupille moletée droite à tête
La goupille moletée droite à tête FH200 de SPIROL présente le même style de corps que la goupille moletée droite KP200, avec l'ajout d'une tête. Une goupille à tête est généralement utilisée pour fournir un arrêt positif ou pour retenir un composant mince sur un composant plus épais dans un assemblage. Les goupilles moletées droites à tête FH200 ont une tête plate, mais elles peuvent être commandées avec une tête ronde (RH200) pour répondre aux exigences d'applications spécifiques. Tout comme les goupilles moletées droites de la série KP200 de SPIROL, les goupilles moletées droites à tête FH200 de SPIROL sont disponibles dans des diamètres métriques allant de Ø2,5 mm à Ø6 mm et des diamètres en pouces allant de Ø0,094" (3/32) à Ø0,250" (1/4) en acier à faible teneur en carbone et en acier inoxydable austénitique.

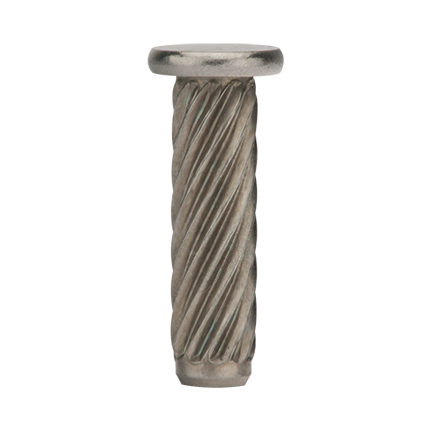

Goupille moletée hélicoïdale à tête
La goupille moletée hélicoïdale à tête FH300 de SPIROL présente le même style de corps que la goupille moletée hélicoïdale KP300, avec l'ajout d'une tête. Une goupille à tête est généralement utilisée pour fournir un arrêt positif ou pour retenir un composant mince sur un composant plus épais dans un assemblage. Les goupilles moletées hélicoïdales à tête FH300 ont une tête plate, mais elles peuvent être commandées avec une tête ronde (RH300) pour répondre aux exigences d'applications spécifiques. Tout comme les goupilles moletées hélicoïdales de la série KP300, les goupilles moletées hélicoïdales FH300 de SPIROL sont disponibles dans des diamètres métriques allant de Ø2 mm à Ø6 mm et des diamètres en pouces allant de Ø0,078" (5/64) à Ø0,250" (1/4) en acier à faible teneur en carbone et en acier inoxydable austénitique.
Autres types de goupilles solides
Solutions personnalisables
Si vous ne trouvez pas la goupille pleine moletée dans le diamètre, la longueur, le matériau ou la finition dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr du type de goupille le plus approprié pour votre assemblage, demandez une assistance technique auprès de notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Technologie d'installation des goupilles
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
