中国DIN EN 16983 Rondelles ressort
(anciennement DIN 2093)
SPIROL propose une gamme complète de rondelles ressort selon la norme DIN EN 16983 (anciennement DIN 2093), groupes 1 et 2, séries A, B et C. En plus des dimensions spécifiées par la norme DIN, SPIROL dispose de ses propres dimensions standard avec des diamètres extérieurs allant de 8 mm à 200 mm. Les rondelles ressort standard SPIROL ont été conçus sur la base des calculs normalisés de la norme DIN EN 16984 (anciennement DIN 2092) et répondent à toutes les spécifications de matériaux, de tolérance dimensionnelle et de qualité de la norme DIN EN 16983 (anciennement DIN 2093), tout en offrant une extension des combinaisons de diamètres et d'épaisseurs qui ne sont pas incluses dans la norme DIN. Les matériaux standard comprennent l'acier au carbone et l'acier allié, tous deux recouverts d'une couche protectrice de phosphate de zinc et d'huile.
En plus des rondelles ressort individuels, SPIROL fournit également des rondelles ressort empilés dans des configurations personnalisées, emballés dans un film rétractable avec une languette perforée pour faciliter l'assemblage.
Assistance à l'ingénierie d'application : si vous souhaitez obtenir de l'aide pour sélectionner la pile de rondelles ressort appropriée à votre assemblage, veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Découvrez nos rondelles ressort standard : pour les petites quantités, cliquez sur le bouton Acheter maintenant ci-dessous. Pour des quantités plus importantes ou des demandes personnalisées, veuillez demander un devis et l'un des membres de notre équipe vous répondra rapidement !
Offre de produits pour les rondelles ressort
Gamme DIN EN 16983 (anciennement DIN 2093)
SPIROL propose la gamme complète de rondelles ressort DIN EN 16983 (anciennement DIN 2093), groupes 1 et 2, séries A, B et C, dans des diamètres extérieurs allant de 8 à 200 mm.
Gamme de rondelles ressort standard SPIROL
En plus des tailles spécifiées par la norme DIN, SPIROL dispose de sa propre gamme de tailles standard afin de répondre aux divers besoins de ses clients. Les rondelles ressort standard SPIROL répondent à toutes les spécifications de matériau, de tolérance dimensionnelle et de qualité dictées par la norme DIN EN 16983 (anciennement DIN 2093), mais les combinaisons de diamètre et d'épaisseur ne sont pas incluses dans la norme DIN.
Options supplémentaires de rondelles ressorts
Vous ne trouvez pas ce que vous cherchez ?
Si vous ne trouvez pas le ressort à disque dans le diamètre, l'épaisseur, le matériau, la finition ou la quantité dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr du rondelles ressort ou de la pile de rondelles ressort qui convient le mieux à votre assemblage, demandez une assistance technique à notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Exemples d'applications réussies

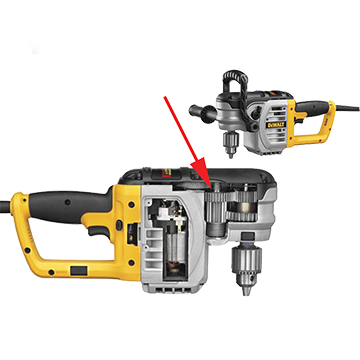

Empilement des rondelles ressort dans l'embrayage mécanique d'une perceuse à angle droit pour usage intensif
DÉFI CLIENT:
L'ingénieur en chef d'une importante société d'outils manuels et électriques a contacté SPIROL pour l'aider à déterminer la meilleure conception de rondelles ressort pour une nouvelle perceuse à angle droit légère, compacte et portable.
SOLUTION DE SPIROL :
- SPIROL Engineering a conçu deux rondelles ressort spéciaux empilés en série pour répondre aux exigences spécifiques de force et de déflexion.
- Les rondelles ressort offrent une capacité de charge supérieure dans un espace réduit par rapport aux ressorts hélicoïdaux classiques, ce qui permet au concepteur de rendre l'outil plus compact.
- Contrairement aux rondelles Belleville qui sont surtout utilisées dans les applications statiques, les rondelles ressort offrent une prévisibilité, une fiabilité et une résistance à la fatigue inégalées dans les applications hautement dynamiques.
- En s'associant avec SPIROL et en incorporant nos recommandations, le client a minimisé le temps de développement coûteux et a lancé en toute confiance sa nouvelle foreuse de haute qualité sur le marché.
Rondelles ressort dans le système de freinage mécanique
DÉFI CLIENT:
Un fabricant de systèmes de freinage à actionnement hydraulique pour les engins de chantier a demandé à SPIROL de l'aider à concevoir un système de sécurité fiable pour soutenir l'ensemble en cas de défaillance. Si un joint hydraulique est endommagé ou si le cylindre hydraulique perd de la pression pour une raison quelconque, les freins tombent en panne. Sans un système de sécurité supplémentaire, cette conception seule a une fiabilité limitée.
SOLUTION DE SPIROL :
- SPIROL Engineering a recommandé les rondelles ressort. En raison de leur prévisibilité, de leur grande fiabilité et de leur résistance à la fatigue inégalée, les rondelles ressort sont préférés à tous les autres types de ressorts dans les applications critiques telles que ce mécanisme de freinage à sécurité intégrée.
- Dans des circonstances normales, le système hydraulique maintient une pression constante sur les rondelles ressort empilés en série. Si la pression n'est pas maintenue, la pile de rondelles ressort se décompresse pour actionner le mécanisme de freinage.
- Un ressort de compression ou un ressort ondulé n'est pas capable de fournir la force nécessaire (dans l'espace disponible) pour actionner les freins.
- Dans cette application critique, les performances et le niveau de prévisibilité du ressort à disque améliorent la qualité du produit et garantissent la sécurité globale.

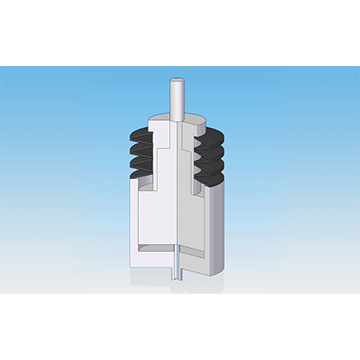

Assemblage de la presse à poinçonner à tourelle
DÉFI CLIENT:
Les outils traditionnels des poinçonneuses à tourelle utilisent des ressorts hélicoïdaux (ressorts de matrice) pour faciliter le mécanisme de dépouillement d'une matrice. Dans une presse traditionnelle, le choix du type et de l'épaisseur du matériau est limité par l'incapacité des ressorts hélicoïdaux à produire une force élevée sur une courte distance linéaire. Lorsque cette performance est nécessaire, les ressorts hélicoïdaux ont un effet négatif sur la qualité du produit formé et l'efficacité du processus de fabrication.
SOLUTION DE SPIROL :
- Les rondelles ressort SPIROL sont capables de fournir une force d'arrachage plus importante et plus régulière que les ressorts hélicoïdaux et nécessitent moins d'espace lorsqu'ils sont empilés en série.
- Pour obtenir le même taux de ressort, le ressort hélicoïdal doit être sept fois plus grand que le ressort à disque.
- Les empilements de rondelles ressorts sont devenus un élément essentiel du progrès de l'outillage des poinçonneuses à tourelle.
