Boîtier de commande intégré au câble (ICCB)

Un constructeur automobile concevait un assemblage de câble de charge mode 2 pour les véhicules électriques. Le fabricant souhaitait une protection permanente d'étanchéité à l'eau pour le boîtier de commande par câble (ICCB) qui facilite la communication sécurisée entre le véhicule électrique et le port de charge. L'équipe de conception a étudié des mécanismes de rétention permanents pour créer un joint autour du joint interne qui protège les composants électriques internes du boîtier plastique de l'ICCB. Elle devait choisir entre l'utilisation d'adhésifs ou de fixations métalliques traditionnelles.

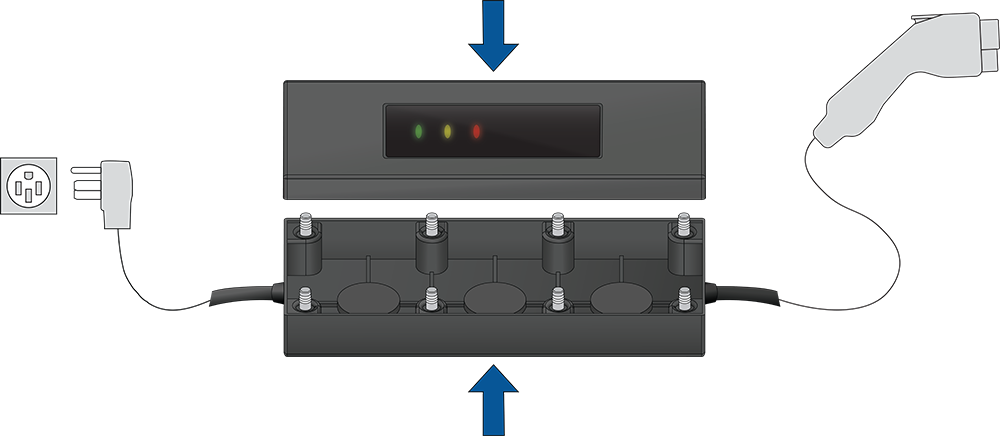

SPIROL Engineering a recommandé d'utiliser huit (8) Goupilles SPIROL Press-N-Lok™ pour fixer le boîtier plastique de l'ICCB. Ces Goupilles Pleines permanentes sont dotées de barbes qui assurent une rétention supérieure dans les plastiques et elles sont conçues pour être dissimulées dans le produit final. Les Goupilles Press-N-Lok™ sont installées après le moulage, une fois le plastique refroidi, en deux étapes. Tout d'abord, les goupilles sont pressées dans une moitié du boîtier en plastique. Ensuite, l'autre moitié du boîtier est alignée avec les goupilles exposées et pressée en place. Lorsque les goupilles sont enfoncées dans le boîtier, les barbes déplacent le matériau plastique hôte. Après l'installation, le plastique se remplit naturellement derrière les barbes pour bloquer les goupilles en place.

Les Goupilles Press-N-Lok™ permettent un processus d'assemblage plus efficace et plus rentable par rapport aux adhésifs. Le coût des presses pour installer les Goupilles Press-N-Lok™ est nettement inférieur au coût des équipements d'installation des adhésifs. De plus, l'assemblage est plus rapide et plus propre avec les goupilles pleines car elles ne nécessitent pas de processus de durcissement secondaire comme les adhésifs.

Le fabricant de câbles de charge a réduit ses coûts de production et ses temps de cycle en utilisant les Goupilles Press-N-Lok™ de SPIROL au lieu d'adhésifs pour fixer le boîtier de commande par câble en plastique.
