Capot d’un outil à main électrique

Un fabricant innovant d’outils à main pour la construction s’est tourné vers SPIROL pour fixer un capot en plastique sur un de ses outils. Le design original comprenait 3 vis Phillips à tête auto-taraudeuses pour assembler le capot au corps de l’outil. Néanmoins, ces vis ne délivraient pas une rétention suffisante et par conséquent ce fabricant avait beaucoup de rebus.

SPIROL avait remarqué qu’un des challenges des producteurs d’outils était de conserver une bonne intégrité des composants plastiques, en particulier dans les applications soumises à des vibrations et/ou des forces d’arrachement élevées. Bien avant que ce fabricant nous contacte, l’équipe d’ingénieurs de Spirol avait conçu une solution pour ce type d’applications.

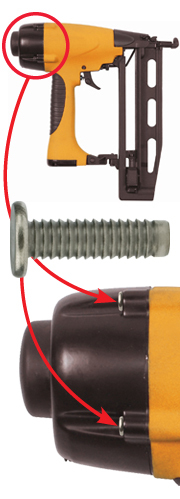

De nombreuses années d’études et de tests ont été nécessaires pour arriver à développer les goupilles barbelées à tête SPIROL série FH400. Cette tige rainurée donne la meilleure rétention dans les assemblages en plastique. La caractéristique fondamentale de cette goupille est le fait qu’elle ait des barbes. Cela demande une force d’insertion faible mais apporte une rétention maximale car le matériau de base se repartit autour des barbes une fois totalement installé. Le plastique remplit les cavités entre les barbes et le produit fini peut ainsi résister à des forces considérables avant de céder. En réalité, le plastique est normalement déformé bien avant que la goupille ne se déloge.

En plus d’un meilleur niveau de rétention, ces goupilles à barbes sont bien plus faciles à installer que des vis. Elles s’installent dans des trous standards percés, moulés ou poinçonnés. L’alésage ou le taraudage n’est pas nécessaire. Leur installation est plus rapide et ils éliminent les problèmes associés aux filetages désalignés et inclinés. Contrairement à la plupart des vis, ces goupilles ne demandent pas d’utiliser de rondelles pour éviter qu’elles ne se délogent de l’assemblage, ce qui les rend plus facile et moins couteux à installer.
