Echelle de pesée d'une balance médicale

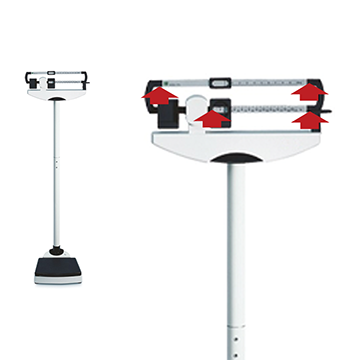

Un fabricant de matériel médical recherchait une alternative à une goupille élastique fendue pour les échelles de pesée d'une balance.

En effet, la goupille fendue provoquait des difficultés d'alignement, demandait une force d'insertion importante et détériorait le trou. Ceci avait un impact négatif sur la qualité et l'efficacité du produit.

Les échelles de pesée et les pièces situées en bout sont en aluminium, un matériau plus tendre qu'une goupille haut carbone trempée. Les goupilles fendues constituent un mauvais choix dans les matériaux tendres, et ce pour plusieurs raisons. Les goupilles fendues manquent de flexibilité, ne sont pas rondes au niveau de la fente et ne sont ni d'équerre, ni précisément chanfreinées aux extrémités. Toutes ces caractéristiques font qu'il est très difficile de poser une goupille fendue sans endommager les trous ou provoquer de défaut d'alignement.

Les goupilles élastiques spiralées représentent une excellente solution dans les matériaux tendres. En effet, une bobine spiralée possède des extrémités d'équerre et des chanfreins symétriques, des qualités qui facilitent l'insertion et l'alignement. La flexibilité supérieure de ce type de goupille lui permet de se comprimer lors du montage. Ceci réduit – voire élimine – l'usure et préserve l'intégrité du trou. Le montage est soigné, ne demande qu'une force d'insertion minimale et réduit de manière significative les rebuts et la nécessité de réusinage. Du fait de l'absence de fente, il peut tout à fait être automatisé. Il n'y a aucun emboîtement ni enchevêtrement.

Pour l'application en question, le service d'ingénierie de SPIROL a recommandé une goupille élastique spiralée légère. Cette goupille présente la flexibilité requise pour être montée sans grignoter ou endommager d'une quelconque manière la pièce en aluminium où elle doit venir se loger. Les extrémités d'équerre et les chanfreins symétriques permettent un alignement correct de la goupille par rapport au trou. Ceci améliore l'efficacité du montage et en réduit le coût. Comme le produit recommandé fait partie de l'offre SPIROL standard, il est économique et testable immédiatement.
