Pompe hydraulique

Un important fabricant de pompes hydrauliques avait besoin d’un moyen pour assembler plusieurs tailles de pignons sur des arbres. Les pignons étaient en bronze et les arbres en acier inoxydable série 400. Après avoir positionné en force le pignon sur l’arbre, ils percent un trou à travers l’assemblage, installent la goupille élastique spiralée SPIROL® série haute résistance et refermer le point d’entrée pour une sécurité maximale. Avant que SPIROL ne soit appelé, ce process était réalisé manuellement sur 3 stations différentes. SPIROL a suggéré de rassembler ces opérations en une machine d’installation complète. Etant donné que le client proposait beaucoup de dimensions différentes de systèmes arbre/pignon, la machine devait être assez versatile pour s’adapter aux 11 tailles différentes plus celles de nouveaux designs. Le changement d’outils devait être simple et rapide avec peu ou pas de réglage machine. Le temps de cycle devait être inférieur à une minute et les forets devaient tenir au moins 500 cycles.

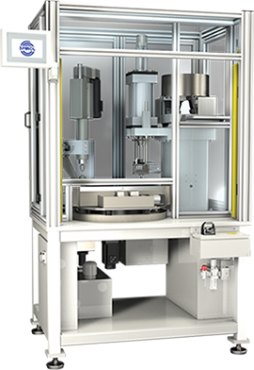

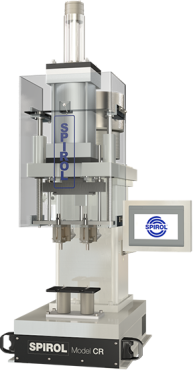

La machine SPIROL de perçage et goupillage modèle DP consiste en une machine standard de pose de goupilles CR, une station de perçage automatique de haute qualité et précision ainsi que d’un rail pneumatique pour déplacer l’assemblage d’un poste à l’autre. Les caractéristiques de la machine incluent :

• Circuit fermé de lubrification pour l’opération de perçage pour contrôler la température et enlever les copeaux
• Module de montage/serrage automatique de l’assemblage
• Outils facilement interchangeables pour accueillir 11 tailles d’assemblages différentes
• Hauteur de positionnement des assemblages similaire pour le perçage et le goupillage
• Capteur de présence de goupille pour s’assurer qu’une goupille a été installée
• Interface machine Allen Bradley Panel View pour programmer et contrôler toute les fonctions de la machine
• Périmètre de protection avec des portes coulissantes de sécurité
• Table de machine SPIROL haute résistance avec pieds ajustables

La solution SPIROL offre un temps de cycle machine de 45 secondes, un rendement pour les forets de plus de 600 pièces, et le changement d’outils prend moins de 15 minutes. Cette machine a doublé la productivité par rapport à l’ancien process et a été amortie en 12 mois.

Toutes les machines d’installation standard SPIROL peuvent être adaptée aux besoins spécifiques de votre application.

Support ingénierie d'application complémentaire : Notre équipe d'ingénieurs examinera vos besoins en matière d'application et travaillera avec votre équipe de conception pour recommander la meilleure solution.
