中国Inserts A chaud / Ultrason

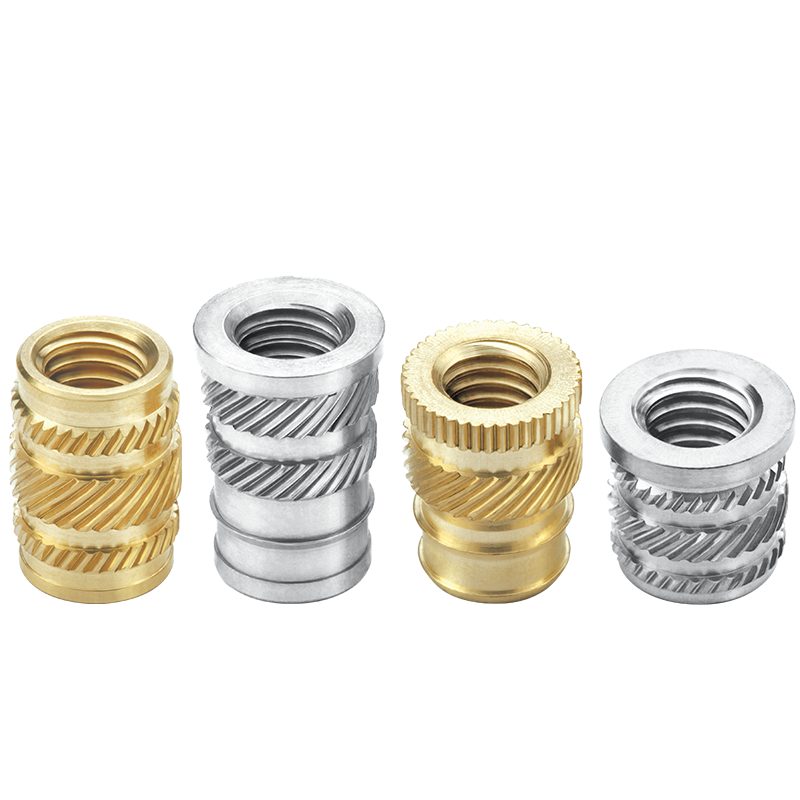

Les inserts thermiques/ultrasoniques sont conçus pour une installation après moulage dans les thermoplastiques. L'installation par chaleur et ultrasons donne des résultats exceptionnels. SPIROL propose plusieurs séries différentes d'inserts thermiques/ultrasoniques, disponibles en version longue et courte pour chaque taille de filetage. Les versions longues maximisent le couple et la résistance à l'arrachement, tandis que les versions courtes répondent à des exigences moins strictes, à moindre coût et avec des temps d'installation plus courts. Certains styles sont disponibles avec ou sans tête. La tête fournit une surface d'appui pour le composant correspondant, ce qui empêche également les arrachements (ou, en cas d'utilisation inverse, peut empêcher l'arrachement). Cependant, l'ajout d'une tête entraîne un coût supplémentaire, car il faut un matériau brut de plus grand diamètre pour créer la tête. Certains inserts sans tête sont symétriques, ce qui élimine la nécessité d'orienter l'insert avant l'installation.
Il est possible d'obtenir d'excellentes performances avec les inserts thermiques/ultrasoniques, à condition qu'ils soient utilisés dans des trous de taille appropriée, avec une épaisseur de paroi suffisante autour de l'insert, et qu'ils soient installés de manière à faire fondre correctement le plastique pour remplir les vides de l'insert.
Les inserts thermiques/ultrasoniques offrent généralement le meilleur équilibre entre performance et coût.
Les inserts standard SPIROL par chaleur et ultrasons comprennent : la série 14 pour les trous coniques, les séries 19 et 20 pour les trous droits et les séries 29 et 30 pour les trous droits. Les inserts thermiques et ultrasoniques de SPIROL sont disponibles dans des tailles de filetage allant de M2 (2-56) à M8 (5/16-18).
Si vous avez besoin d'un équipement d'installation, SPIROL propose également une gamme standard complète d'équipements d'installation d'inserts, allant des modules manuels aux modules entièrement automatiques, avec ou sans fixation externe, pour répondre à vos besoins d'assemblage d'inserts filetés.
Assistance d'ingénierie d'application : si vous souhaitez obtenir de l'aide pour sélectionner l'insert fileté approprié pour votre assemblage plastique, veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Liste de produits pour les inserts filetés à chaud / ultrasoniques
Trou conique
Les inserts coniques SPIROL Série 14 sont conçus pour être utilisés dans des trous coniques. Le trou conique facilite la mise en place et maximise la surface de contact entre l'insert et la paroi du trou avant l'application de la chaleur ou des vibrations ultrasoniques. Les inserts coniques de la série 14 sont disponibles en versions courte et longue dans des filetages métriques allant de M2 à M8 et des filetages en pouces unifiés allant de 2-56 à 5/16-18.
Trou droit

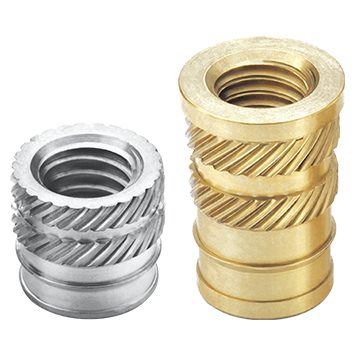

Les inserts droits de la série 19 et les inserts à tête de la série 20 ont un corps légèrement conique conçu pour être utilisé dans des trous droits afin d'obtenir d'excellentes performances avec une faible contrainte radiale. La mise en place et l'installation sont facilitées par un pilote et une molette et une rainure coniques. La série 20 a le même style de corps que la série 19 avec l'ajout d'une tête pour fournir une surface d'appui supplémentaire pour le composant correspondant afin d'éviter le jack-out. Les inserts des séries 19 et 20 sont disponibles en versions courte et longue dans des filetages métriques allant de M2 à M8 et des filetages en pouces unifiés allant de 2-56 à 5/16-18.
Trou droit

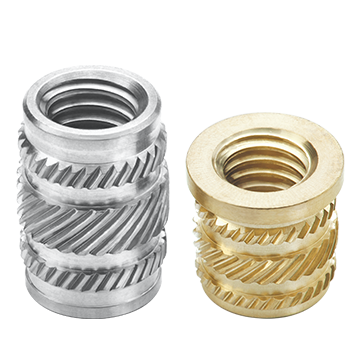

Les inserts symétriques de la série 29 et les inserts à tête de la série 30 sont conçus avec une large molette centrale couplée à deux molettes plus petites et des contre-dépouilles profondes aux deux extrémités pour maximiser le couple et les performances d'arrachement. La série 29 est symétrique pour faciliter l'orientation et le pilote généreux facilite l'installation dans le trou. La série 30 a exactement le même style de corps que la série 29 - avec l'ajout d'une tête pour une surface d'appui supplémentaire pour le composant correspondant, afin d'éviter le déboîtement. Les inserts de la série 29 et de la série 30 sont disponibles en versions courte et longue dans des filetages métriques allant de M2 à M8, et des filetages en pouces unifiés allant de 2-56 à 5/16-18 .
Autres types d'inserts filetés
Solutions personnalisables
Si vous ne trouvez pas l'insert fileté dans la taille de filetage, la longueur, le matériau, la finition ou la quantité dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr de l'insert le plus approprié pour votre assemblage en plastique, demandez une assistance technique et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Technologie d'installation des inserts filetés
Outre une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation d'inserts filetés pour plastiques, spécialement conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
