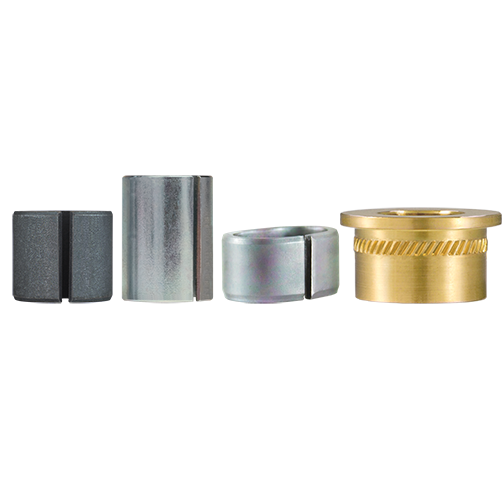

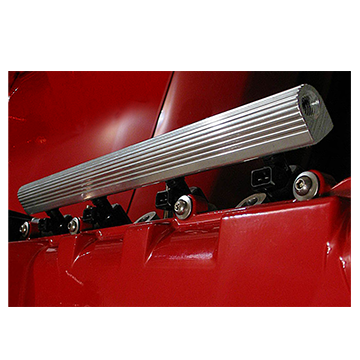

Limiteurs de compression installés après le moulage

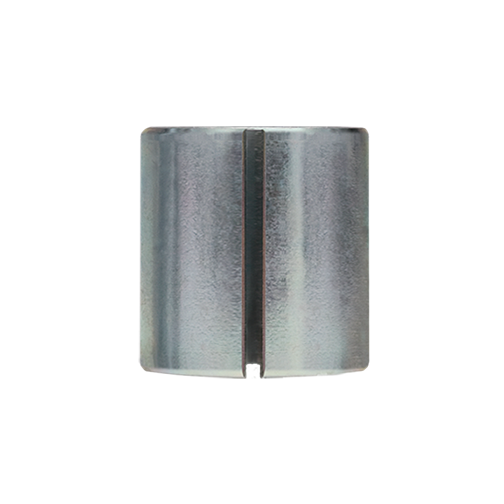

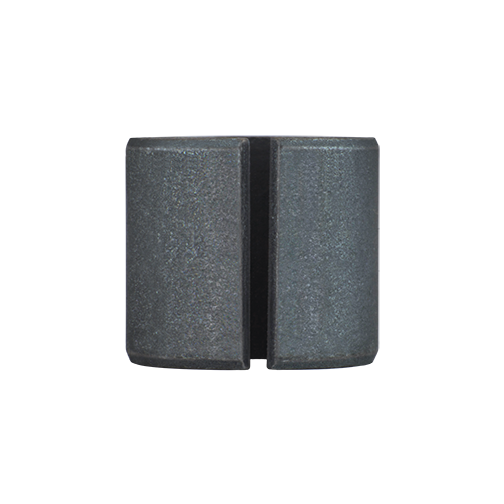

Le limiteur de compression de la série CL220 est fabriqué en acier à haute teneur en carbone et est destiné à être installé après le moulage. La force du ressort générée lors de l’installation assure l’auto-rétention de l’assemblage. Le diamètre flexible s’adapte à de larges tolérances de trou et l’espace est conçu de manière à ce que les pièces ne s’imbriquent pas les unes dans les autres à l’état libre. Une fois installé, le CL220 offre un dégagement minimum de 1 mm autour du diamètre du boulon pour compenser les défauts d’alignement. Le CL220 est le seul limiteur de compression standard doté d’un revêtement de protection ArmorGalv^®, un revêtement de diffusion thermique en alliage de zinc complété par deux produits d’étanchéité qui offre une protection de plus de 1000 heures contre le brouillard salin pour les applications hautement corrosives telles que l’automobile, la marine, l’exploitation minière et la fabrication industrielle. Parmi les autres avantages de l’ArmorGalv^®, citons l’absence de surfaces insignifiantes, car l’ensemble du diamètre intérieur (ID) du limiteur est entièrement revêtu et protégé. Le CL220 est conçu pour être utilisé jusqu’aux boulons de classe ISO 8.8. Le CL220 offre la plus large gamme de combinaisons de diamètres et de longueurs standard pour répondre à une grande variété d’exigences d’application.

Similaire à la série CL220, le limiteur de compression à profil mince CL200 a un diamètre intérieur (ID) plus petit après insertion et un profil global réduit avec moins d’espace autour du boulon. Une fois installé, le CL200 offre un dégagement minimum de 0,5 mm, alors que le CL220 offre un dégagement minimum plus important de 1 mm. Le CL200 est conçu pour être utilisé jusqu’aux boulons de classe ISO 8.8.

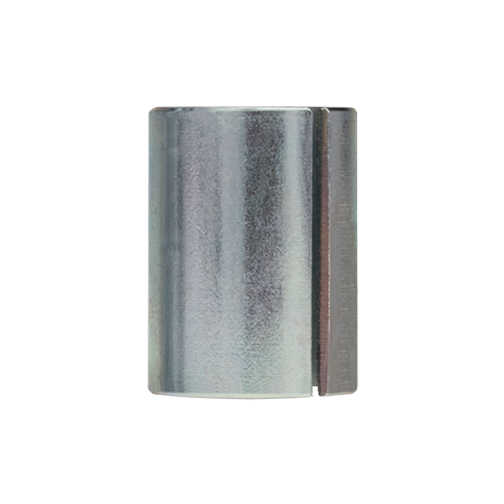

Comme le limiteur de compression de la série CL200, la série CL350 a été conçue avec une paroi plus épaisse pour augmenter la surface d'appui lors du serrage contre des matériaux souples. Le dégagement généreux des boulons facilite également l'alignement positionnel lorsque plusieurs limiteurs de compression sont utilisés dans un assemblage. La série CL350 est conçue pour être utilisée avec des boulons de classe ISO 10.9.

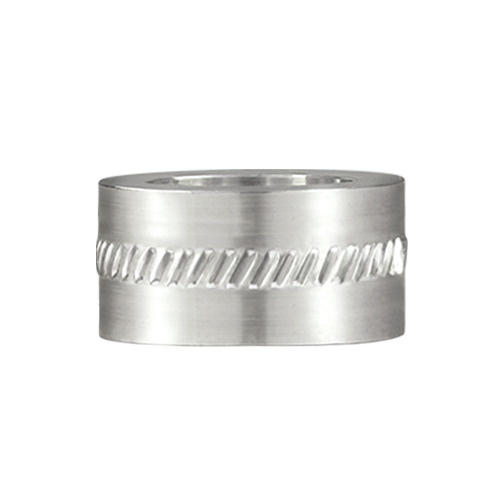

La série CL6000 est usinée en aluminium 2024, car cette qualité offre la meilleure combinaison de solidité, de résistance à la corrosion, d'usinabilité et de coût. L'aluminium présente d'autres avantages : il est léger (1/3 du poids du laiton), il est 40 % plus résistant que le laiton et il est sans plomb. Ces limiteurs peuvent être moulés ou pressés dans l'assemblage. La tolérance du diamètre intérieur usiné avec précision permet un bon positionnement de la tige centrale lors du moulage dans l'assemblage. Lorsqu'ils sont pressés dans l'assemblage, ils sont conçus avec un pilote qui permet à la pièce de se tenir librement dans le trou avant de terminer l'installation. Une fois installée, la molette assure une excellente rétention dans le trou. La série CL6000 est conçue pour être utilisée jusqu'aux boulons de classe ISO 10.9/Grade 8.

Le CL6000 remplace le CL600

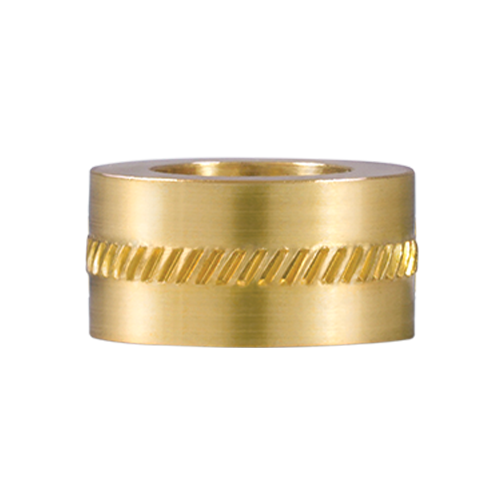

La série CL8000 est usinée en laiton 360. Comme la série CL6000, la série CL8000 peut être moulée ou pressée dans un assemblage. Les applications des limiteurs de compression SPIROL en laiton et en aluminium sont très similaires, mais pour s'adapter à la même classe/grade de boulon, les limiteurs en laiton ont une épaisseur de paroi plus importante en raison de la limite d'élasticité inférieure du matériau. Bien que cela augmente la taille et le poids du limiteur par rapport à la série CL6000, la paroi plus épaisse offre une plus grande surface d'appui pour le composant correspondant. La raison la plus courante pour laquelle un concepteur peut choisir la série CL8000 est pour les applications qui nécessitent un éloignement de l'aluminium sur le tableau des séries galvaniques pour rendre le limiteur plus noble. La série CL8000 est conçue pour être utilisée jusqu'aux boulons de classe ISO 10.9/Grade 8.

Le CL8000 remplace le CL800

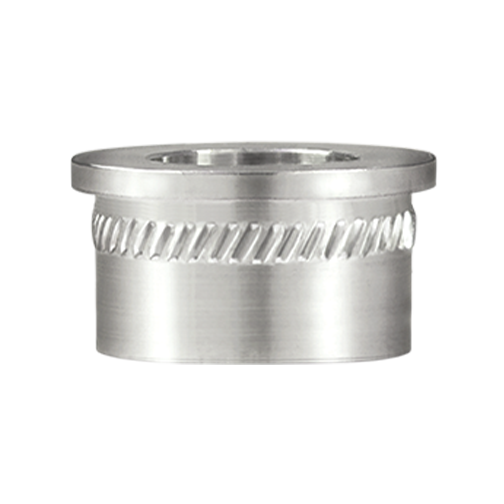

Le limiteur de compression à tête CL6100 en aluminium est le même que celui de la série CL6000, avec l'ajout d'une tête. La tête offre une surface d'appui supplémentaire sur le composant correspondant lorsqu'un boulon à bride ou une rondelle n'est pas utilisé.

Le CL6100 remplace le CL601

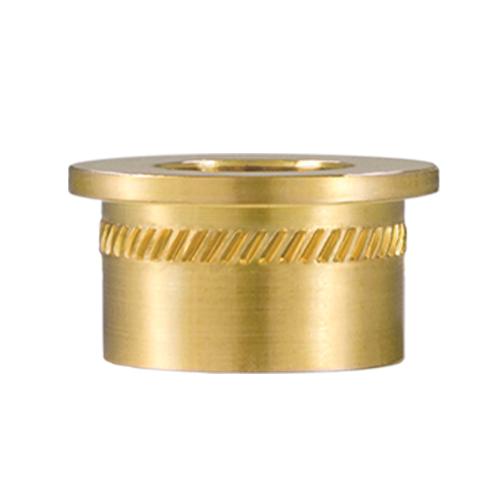

Les limiteurs de compression en laiton à tête CL8100 sont identiques à celui de la série CL8000 avec l'ajout d'une tête. Comme pour la série CL6100, la tête offre une surface d'appui supplémentaire sur le composant correspondant lorsqu'un boulon à bride ou une rondelle n'est pas utilisé.

Le CL8100 remplace le CL801

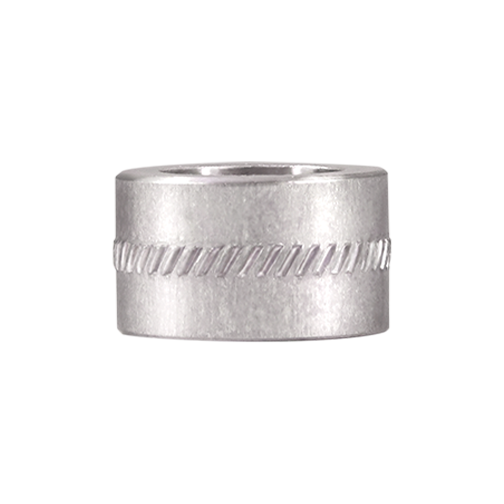

La série CL620 est conçue pour les applications non critiques et les industries ayant des exigences d'assemblage souples.  Comme la série CL6000, la série CL620 est fabriquée en aluminium léger, sans plomb, et est proposée dans une gamme de tailles plus étroite avec des tolérances généreuses qui permettent une fabrication très efficace.  Pour les applications hautement automatisées avec des exigences de tolérance strictes, ou si une configuration à en-tête est requise, envisagez les lignes standard CL6000/CL6100.

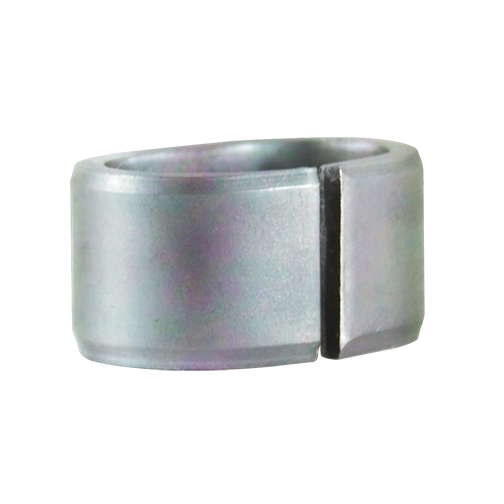

Fabriqué en acier à haute teneur en carbone, le limiteur ovale de la série CL400 offre un jeu supplémentaire de 2,25 mm sur un axe, ce qui lui confère une plus grande flexibilité que les limiteurs de compression ronds pour le tolérancement des lignes centrales et des empilements. Tout comme les séries CL200 et CL350, ce limiteur ovale à couture fendue est formé par roulage et c'est la tension du ressort qui assure une rétention positive dans le trou. La méthode de fabrication par roulage permet de réaliser des économies substantielles par rapport aux produits usinés présentant des caractéristiques similaires. La série CL400 est conçue pour être utilisée jusqu'aux boulons de classe ISO 8.8.
