Limiteurs de compression moulés
SPIROL fabrique plusieurs types différents de limiteurs de compression moulés qui sont conçus pour être installés dans l'assemblage plastique pendant le processus de moulage. Lors du moulage de limiteurs de compression dans l'assemblage plastique, le temps de moulage augmente car l'opérateur ou un robot de prélèvement et de mise en place doit charger chaque limiteur de compression sur la ou les goupilles de noyau avant de fermer la cavité du moule. Il est nécessaire de placer avec précision le limiteur de compression moulé sur la tige de noyau, sinon le moule risque d'être endommagé.
Les limiteurs de compression SPIROL des séries CL460 Molded-In Oval et CL500 formed doivent être moulés dans l'assemblage, tandis que les séries CL6000 & CL6100 en aluminium usiné avec précision, les séries CL8000 & CL8100 en laiton usiné avec précision et la série CL620 en aluminium à usage général peuvent être soit moulées, soit pressées dans l'assemblage. Tous les limiteurs de compression moulés SPIROL peuvent être moulés à l'aide d'axes de noyau standard de l'industrie.

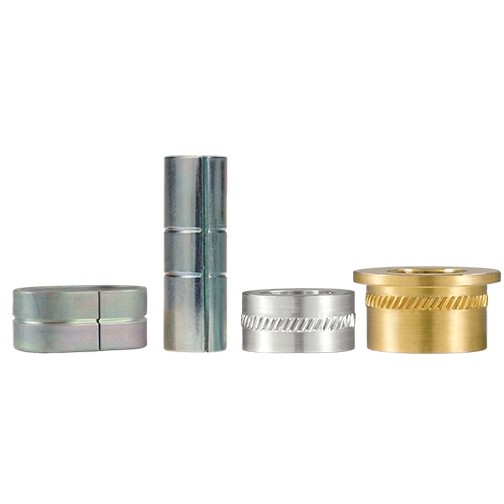

Les limiteurs de compression standard moulés SPIROL comprennent : La série CL500 moulée, la série CL460 moulée - ovale, les séries CL6000, CL6100 et CL620 en aluminium et les séries CL8000 et CL8100 en laiton.
Assistance d'ingénierie d'application : si vous souhaitez obtenir de l'aide pour sélectionner le limiteur de compression approprié - y compris l'épaisseur de plastique recommandée, la taille des trous et la tolérance pour votre assemblage, veuillez demander une assistance technique ! Nous sommes là pour vous aider !
Limiteurs de compression moulés symétriques (ronds)
Moulé

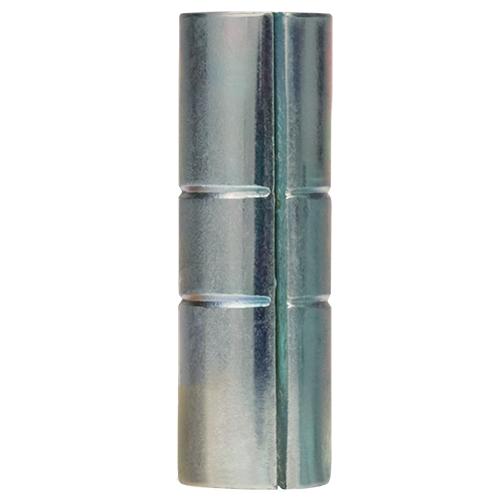

La série CL500 est fabriquée en acier à faible teneur en carbone, avec un joint bout à bout pour empêcher le plastique de pénétrer dans le diamètre intérieur du limiteur de compression pendant le processus de moulage. Cela permet également d'assurer une fonction anti-rotation une fois dans l'assemblage. Les rainures radiales assurent une rétention axiale. La série CL500 est conçue pour être utilisée jusqu'aux boulons de classe ISO 8.8/Grade 5.
Limiteurs de compression symétriques usinés avec précision
Aluminium
La série CL6000 est usinée en aluminium 2024, car cette qualité offre la meilleure combinaison de solidité, de résistance à la corrosion, d'usinabilité et de coût. L'aluminium présente d'autres avantages : il est léger (1/3 du poids du laiton), il est 40 % plus résistant que le laiton et il est sans plomb. Ces limiteurs peuvent être moulés ou pressés dans l'assemblage. La tolérance du diamètre intérieur usiné avec précision permet un bon positionnement de la tige centrale lors du moulage dans l'assemblage. Lorsqu'ils sont pressés dans l'assemblage, ils sont conçus avec un pilote qui permet à la pièce de se tenir librement dans le trou avant de terminer l'installation. Une fois installée, la molette assure une excellente rétention dans le trou. La série CL6000 est conçue pour être utilisée jusqu'aux boulons de classe ISO 10.9/Grade 8.
Le CL6000 remplace le CL600
Laiton
La série CL8000 est usinée en laiton 360. Comme la série CL6000, la série CL8000 peut être moulée ou pressée dans un assemblage. Les applications des limiteurs de compression SPIROL en laiton et en aluminium sont très similaires, mais pour s'adapter à la même classe/grade de boulon, les limiteurs en laiton ont une épaisseur de paroi plus importante en raison de la limite d'élasticité inférieure du matériau. Bien que cela augmente la taille et le poids du limiteur par rapport à la série CL6000, la paroi plus épaisse offre une plus grande surface d'appui pour le composant correspondant. La raison la plus courante pour laquelle un concepteur peut choisir la série CL8000 est pour les applications qui nécessitent un éloignement de l'aluminium sur le tableau des séries galvaniques pour rendre le limiteur plus noble. La série CL8000 est conçue pour être utilisée jusqu'aux boulons de classe ISO 10.9/Grade 8.
Le CL8000 remplace le CL800
Limiteurs de compression à tête, usinés avec précision
Aluminium avec tête
Le limiteur de compression à tête CL6100 en aluminium est le même que celui de la série CL6000, avec l'ajout d'une tête. La tête offre une surface d'appui supplémentaire sur le composant correspondant lorsqu'un boulon à bride ou une rondelle n'est pas utilisé.
Le CL6100 remplace le CL601
Laiton avec tête
Les limiteurs de compression en laiton à tête CL8100 sont identiques à celui de la série CL8000 avec l'ajout d'une tête. Comme pour la série CL6100, la tête offre une surface d'appui supplémentaire sur le composant correspondant lorsqu'un boulon à bride ou une rondelle n'est pas utilisé.
Le CL8100 remplace le CL801
Limiteurs de compression symétrique usinés à usage général
Aluminium
La série CL620 est conçue pour les applications non critiques et les industries ayant des exigences d'assemblage souples. Comme la série CL6000, la série CL620 est fabriquée en aluminium léger, sans plomb, et est proposée dans une gamme de tailles plus étroite avec des tolérances généreuses qui permettent une fabrication très efficace. Pour les applications hautement automatisées avec des exigences de tolérance strictes, ou si une configuration à en-tête est requise, envisagez les lignes standard CL6000/CL6100.
Limiteurs de compression moulés ovales

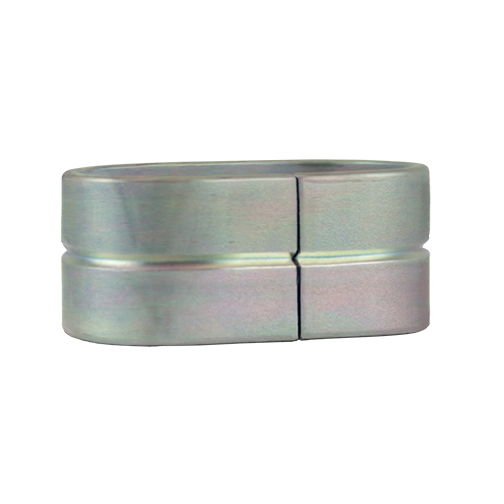

Moulé Série CL460 - Ovale
La série CL460 est similaire à la série ovale CL400, mais produite avec un joint bout à bout afin d'empêcher le plastique de pénétrer dans le diamètre intérieur pendant le processus de moulage. Fabriquée en acier à haute teneur en carbone, cette série accepte un jeu supplémentaire de 2,25 mm sur un axe. La série CL460 est conçue pour être utilisée jusqu'aux boulons de classe ISO 8.8.
Types supplémentaires de limiteurs de compression
Solutions personnalisables
Si vous ne parvenez pas à trouver le limiteur de compression dans la taille, la longueur, le matériau ou la finition dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr du limiteur de compression le plus approprié pour votre assemblage, demandez une assistance technique à notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
