Goupilles pleines pour applications spécifiques
SPIROL conçoit et fabrique des types spécifiques de goupilles pleines pour répondre aux exigences de performance et d'assemblage des applications de niche courantes. Ces goupilles pleines sont des variantes de notre produit standard, fabriquées à partir d'un matériau spécifique, dotées d'une finition spécifique ou soumises à un traitement spécifique pour répondre aux exigences de performance, de corrosion, de compatibilité et d'assemblage de l'application spécifique. Ces séries de goupilles pleines préconçues et spécifiques à une application aident les entreprises à raccourcir le cycle de conception et à lancer en toute confiance leur produit rapidement sur le marché avec une solution de goupille qui a été testée et éprouvée dans leur assemblage.
Découvrez ci-dessous les goupilles pleines de SPIROL spécifiques aux applications.
Assistance technique pour les applications: si vous souhaitez obtenir de l’aide pour sélectionner la goupille appropriée, veuillez demander une assistance technique! Nous sommes là pour vous aider!

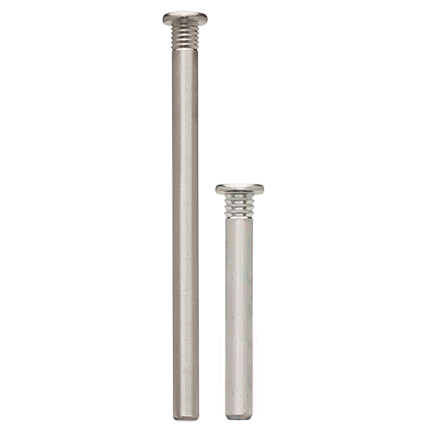

Goupilles de verrouillage pour les plastiques
Les goupilles de verrouillage pour plastiques de la série LP500 de SPIROL sont dotées de barbes situées sous la tête et dont la longueur est égale à la largeur de la section la plus extérieure de l'assemblage. La longueur restante de la goupille LP500 est lisse et ne présente aucune autre caractéristique de rétention. Cela permet à la goupille de verrouillage LP500 pour plastique de s'aligner facilement et de s'installer librement dans tous les trous d'un assemblage en plastique jusqu'à ce que la barbe entre en contact avec le dernier trou pour verrouiller la goupille en place. Une fois complètement installée, la poignée pivote librement autour de l'extrémité non barbelée de la goupille fixe. La tête empêche la goupille de verrouillage LP500 d'être trop installée, et permet d'orienter mécaniquement la goupille pour une installation automatique. Fabriquées en aluminium léger et sans plomb, les goupilles de verrouillage LP500 pour plastiques de SPIROL sont disponibles en trois diamètres standard : 3 mm, 4 mm et 5 mm.
Goupilles Twist-Lok™
Les goupilles Twist-Lok™ de la série RH600 remplacent les goupilles vissées coûteuses et éliminent l'installation problématique des vis et des rivets. La molette hélicoïdale minimise les contraintes pendant l'installation en tournant lorsqu'elle s'engage dans la charnière. Un matériau résistant à la corrosion et une tête arrondie sans bavure améliorent l'aspect installé. Les forces axiales et radiales induites dans la charnière éliminent la tendance au fluage de la goupille et maintiennent la tension de la charnière.
Autres types de goupilles solides
Solutions personnalisables
Si vous ne parvenez pas à trouver la goupille pleine dans le diamètre, la longueur, le matériau ou la finition dont vous avez besoin dans notre offre standard, ou si vous n'êtes pas sûr du type de goupille le plus approprié pour votre assemblage, demandez une assistance technique auprès de notre équipe et nous vous aiderons à trouver la solution la plus rentable pour votre application.
Technologie d'installation des goupilles
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
Exemples d'applications réussies

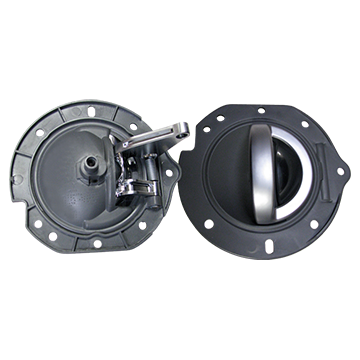

Goupille de charnière dans le mécanisme de verrouillage de la poignée de porte intérieure d'une automobile
DÉFI CLIENT:
Un fabricant de poignées de porte automobile a contacté SPIROL pour lui demander un axe de charnière qui éliminerait le BSR (bourdonnement, grincement et cliquetis) causé par un rivet semi-tubulaire qu'il utilisait dans son assemblage.
SOLUTION DE SPIROL :
- La goupille de verrouillage LP500 pour plastiques de SPIROL a été spécialement conçue pour le marché des poignées et des loquets automobiles.
- La section barbelée sous la tête de la goupille de verrouillage LP500 pour les plastiques verrouille la goupille dans l'hôte en plastique, ce qui permet à la poignée de pivoter correctement tandis que la goupille reste immobile. Cela élimine aussi complètement le problème du BSR.
- Puisque la goupille est solidement pressée en place lors de l'insertion, toutes les opérations secondaires telles que le rivetage et le martelage sont éliminées.
- Le remplacement du rivet semi-tubulaire actuel par la goupille de verrouillage pour plastique LP500 de SPIROL a simplifié le processus d'assemblage, amélioré l'efficacité de la production, éliminé les lubrifiants et amélioré la qualité globale du produit de la poignée de porte.
Conception locale. Approvisionnement mondial.
SPIROL dispose d'ingénieurs d'application dans le monde entier pour vous aider dans vos conceptions, soutenus par des centres de fabrication de pointe et des installations de stockage mondiales pour simplifier la logistique de la livraison de votre produit.
Vous avez un problème de fabrication que vous ne parvenez pas à résoudre? Nos experts en ingénierie aiment les défis. Recommander des solutions efficaces pour les besoins de vos applications est ce que nous faisons de mieux. Appelez-nous ou remplissez le formulaire ci-dessous pour nous contacter !
